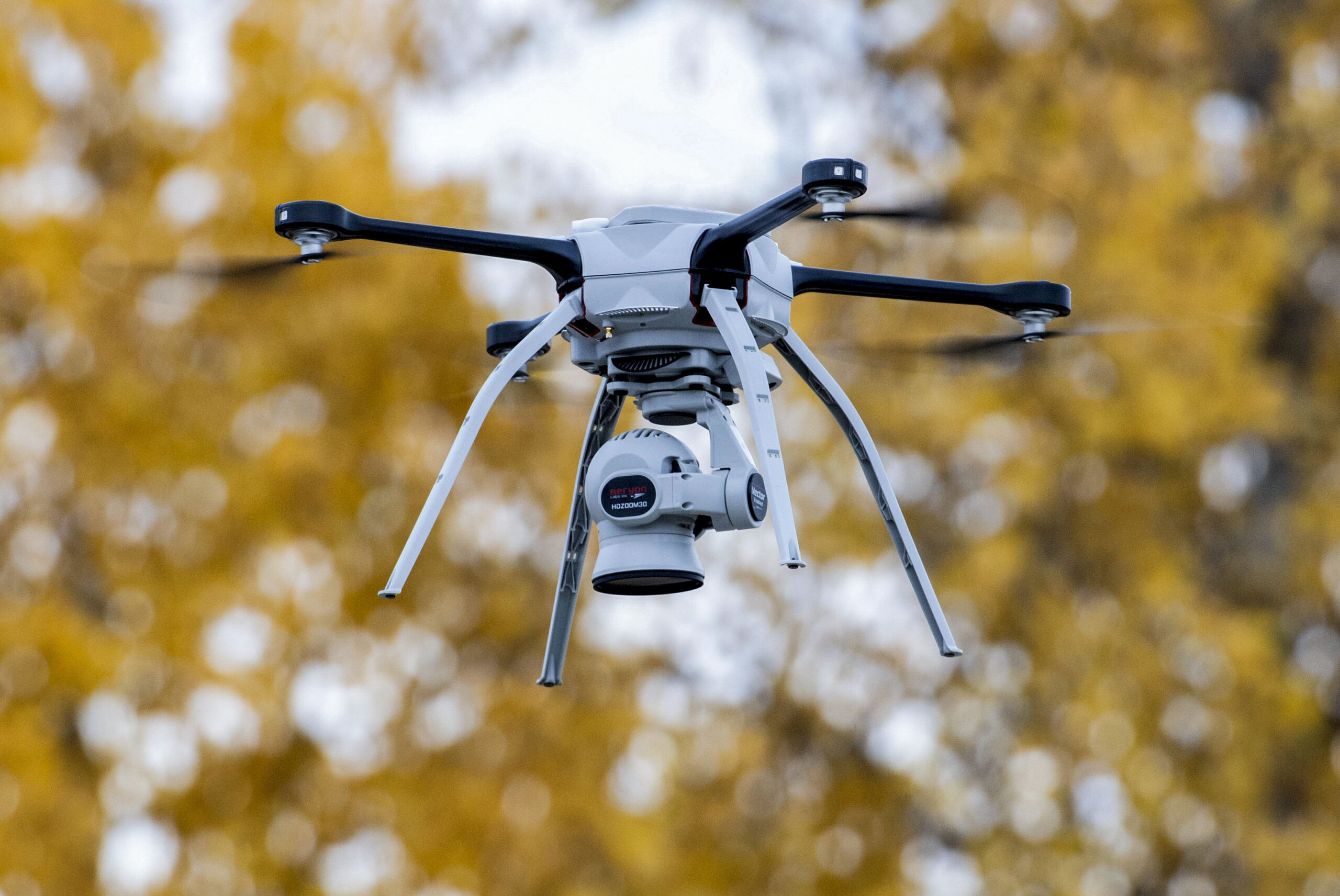

استفاده از پهپاد بجای دوربین نقشه برداری
- دقت بالاتر: به دلیل استفاده از ابرنقاط متراکم که میلیونها نقطه از منطقه مورد نظر در اختیار ما قرار میدهد.
- سرعت خیلی بیشتر: برداشت یک منطقه که به وسیلهی پهپاد حدود یک هفته طول میکشد، در روش نقشه برداریزمینی ممکن است حتی تا ماهها ادامه پیدا کند.
- هزینه مقرون به صرفه تر: چون مدت زمان برداشت خیلی کمتراز نقشه برداری زمینی است، بنابراین هزینهی این برداشتها و محصولات نیز کمتر میشود.
- ایمنی بالاتر: چون مانند نقشه برداری زمینی نیاز به حضور فیزیکی در همهی مناطق مانند مناطق صعب العبور نیست.
- استفاده از محصولات و خروجی ها: محصولاتی مانند DEM و OrthoPhoto و 3D Model و … کاربردهای مختلفی از جمله تحلیلهای منطقهای برای طرحهای پایدار سازی و … دارند که در هر پروژه به تفصیل شرح داده شده است.
محصولات فتوگرامتری / خروجی نقشه برداری زمینی با پهپاد

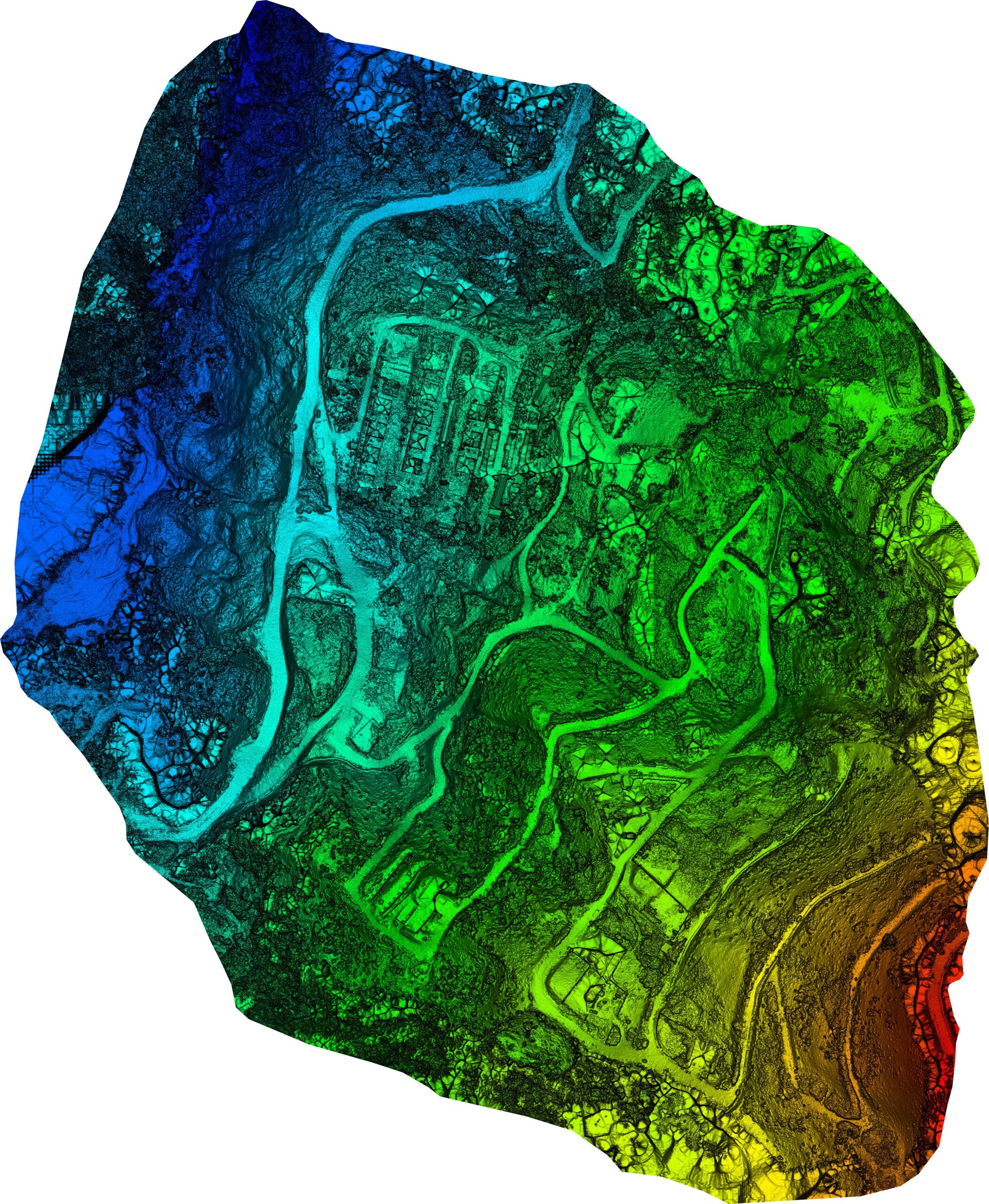

مدل رقومی ارتفاعی
Digital Elevation Model (DEM) یا مدل رقومی ارتفاعی به دو صورت قابل ارائه است: 1) DTM یا مدل رقومی زمین ، نقشه ارتفاعی منطقه بدون عوارض مصنوعی ( یعنی صرفا زمین طبیعی منطقه) و 2) DSM یا مدل رقومی سطح، همان نقشهی ارتفاعی منطقه به همراه عوارض مصنوعی ( مانند ساختمانها) است.
مدل 3 بعدی
مدل سه بعدی یک مدل شکیل ، دقیق و یکپارچه از منطقه مورد مطالعه است که برای بررسی سه بعدی منطقه و عوارض مورد استفاده قرار میگیرد. حتی میتوان برای تهیهی ماکت سه بعدی از منطقه از این مدل استفاده کرد.
نقشه توپوگرافی
نقشه توپوگرافی نقشهای است که به منظور نمایش پستیها، بلندیها و شکل عوارض طبیعی و مصنوعی سطح زمین مورد استفاده قرار میگیرد. نقشههای توپوگرافی از منحنیهای میزان تشکیل شده است.

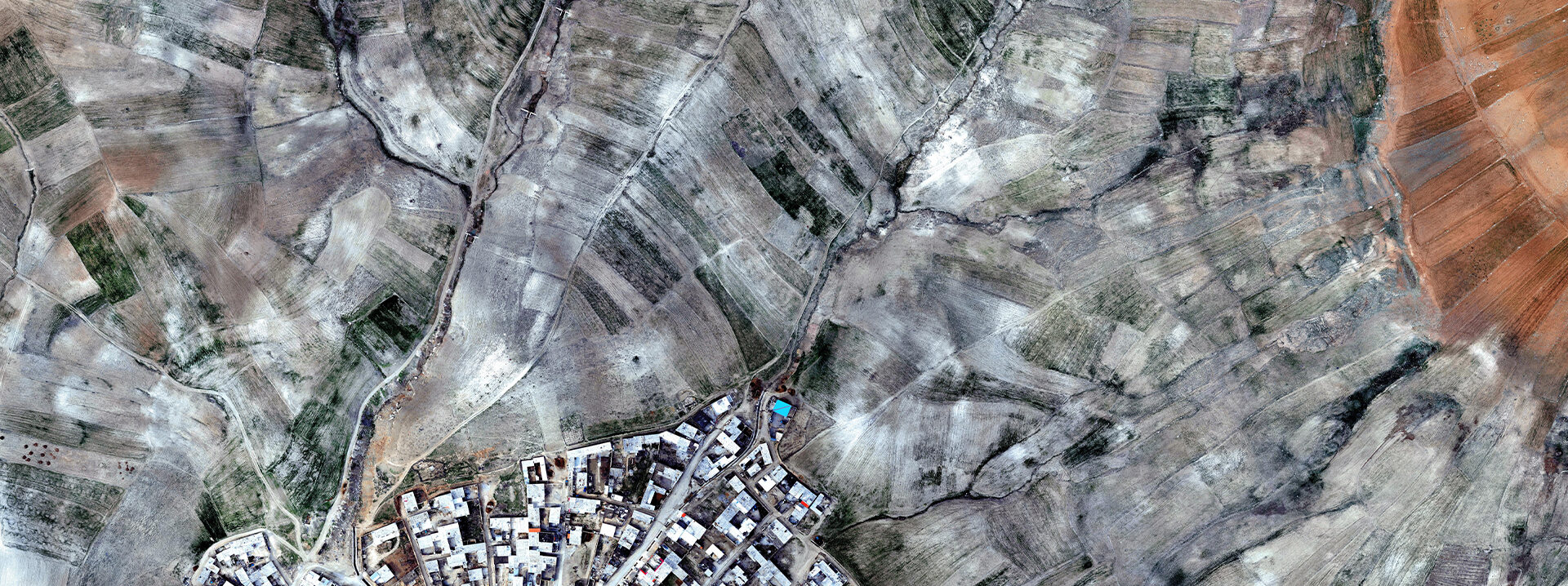

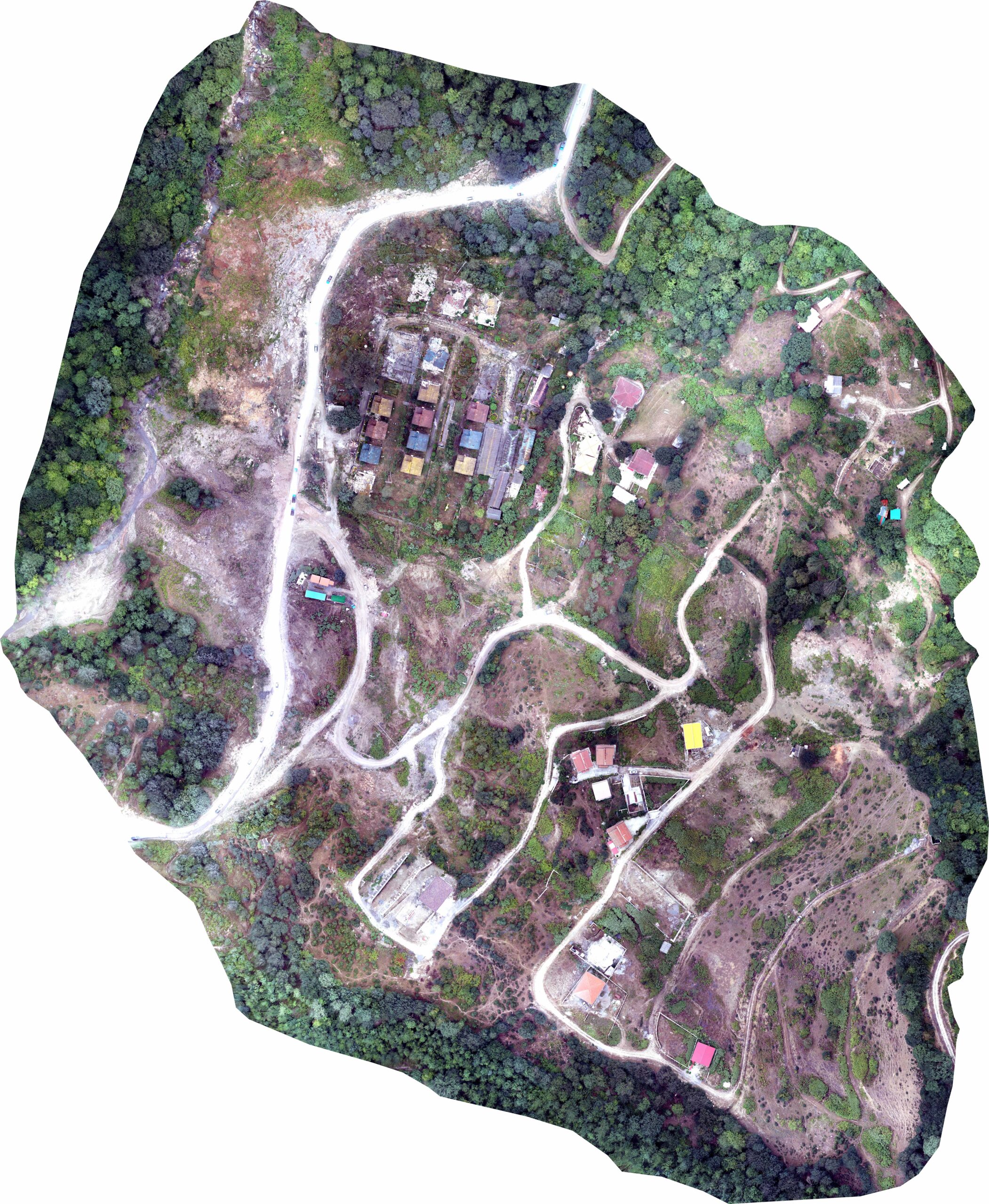

ارتوفوتوموزاییک
اورتوفوتو یک محصول پرکاربرد و محبوب است که کل منطقه را بدون هیچ کشیدگی و اعوجاج و بدون حذف هیچ عارضهای با دقت خیلی بالا به شکل عمودی یا همان دید قائم نشان میدهد. به طوری که تمام نقاط این تصویر با دقت بالا هستند و در صورت لزوم میتوانیم طول و عرض و ارتفاع نقطه مورد نظر را داشته باشیم.
ابر نقاط متراکم
Dence Cloud یا همان ابر نقاط متراکم ، مدلی شامل میلیون ها نقطه از منطقه مورد نظر که بهترین مدل سه بعدی از شکل منطقه با دقتی در حد سانتیمتر در اختیار ما قرار میدهد.
نقشه کارتوگرافی شده
نقشه کارتوگرافی شده همان نقشهی تولید شده از منطقه مورد مطالعه است که با قوانین و اصول سازمان نقشهبرداری طراحی شده است. این نقشهها به طور معمول و بسته به نظر کارفرما، در مقیاسهای 1:500 ، 1:1000 و … تولید میشوند.
توانمندیها / خدمات قابل ارائه در زمینه نقشه برداری با پهپاد
نقشه برداری با پهپاد در معدن روباز
نقشه برداری با پهپاد از زمین لغزش
نقشه برداری با پهپاد در پروژههای راه سازی، سد سازی و ...
نقشه ارتوفتو یک محصول پرکاربرد و محبوب است که کل منطقه را بدون هیچ کشیدگی و اعوجاج و بدون حذف هیچ عارضهای با دقت خیلی بالا به شکل عمودی یا همان دید قائم نشان میدهد.
مدل رقومی ارتفاعی (DEM) محصولی ارزشمند و کاربردی است که پستیوبلندیها، اختلاف ارتفاع و شکل واقعی زمین را با دقت بالا نمایش میدهد و امکان تحلیل سهبعدی توپوگرافی، شیبها و عوارض ارتفاعی منطقه را فراهم میسازد.
نقشه برداری پیت معدن
نقشهبرداری با پهپاد در پیت معدن، مجموعهای از دادههای دقیق و بهروز شامل مدل رقومی ارتفاعی (DEM)، ابرنقاط متراکم، ارتوفتوموزاییک با تفکیکپذیری بالا (تا GSD حدود ۱ سانتیمتر)، مدل سهبعدی و نقشههای منحنی میزان تولید میکند.
این روش، امکان محاسبه دقیق حجم استخراج و باطله، پایش تغییرات هندسی دیوارهها، شناسایی نواحی ناپایدار، کاهش چشمگیر زمان عملیات از چند روز به چند ساعت، حذف حضور نیروی انسانی در محدودههای پرخطر، افزایش دقت محاسبات حجمی تا حدود ۹۹٪، استفاده بهعنوان داده پایه (Base Data) در طراحی رمپ و تحلیل پایداری و مدلسازی ژئوتکنیکی، و فراهمسازی بستر پایش مستمر و مدیریت ریسک را فراهم میسازد و در نهایت منجر به افزایش همزمان ایمنی، دقت و بهرهوری در عملیات معدنی میشود.

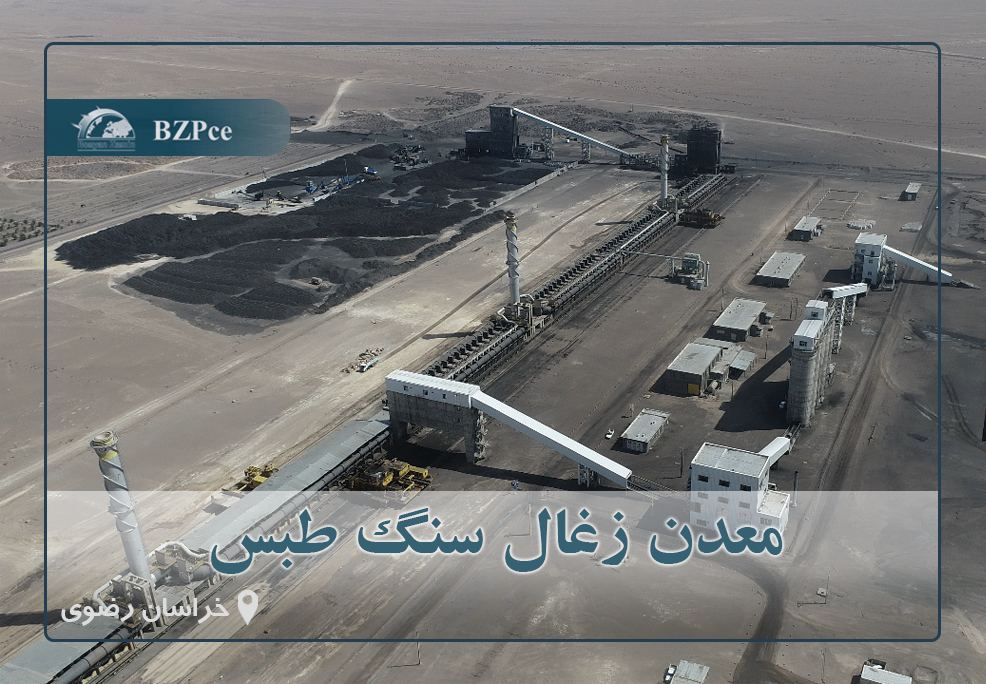

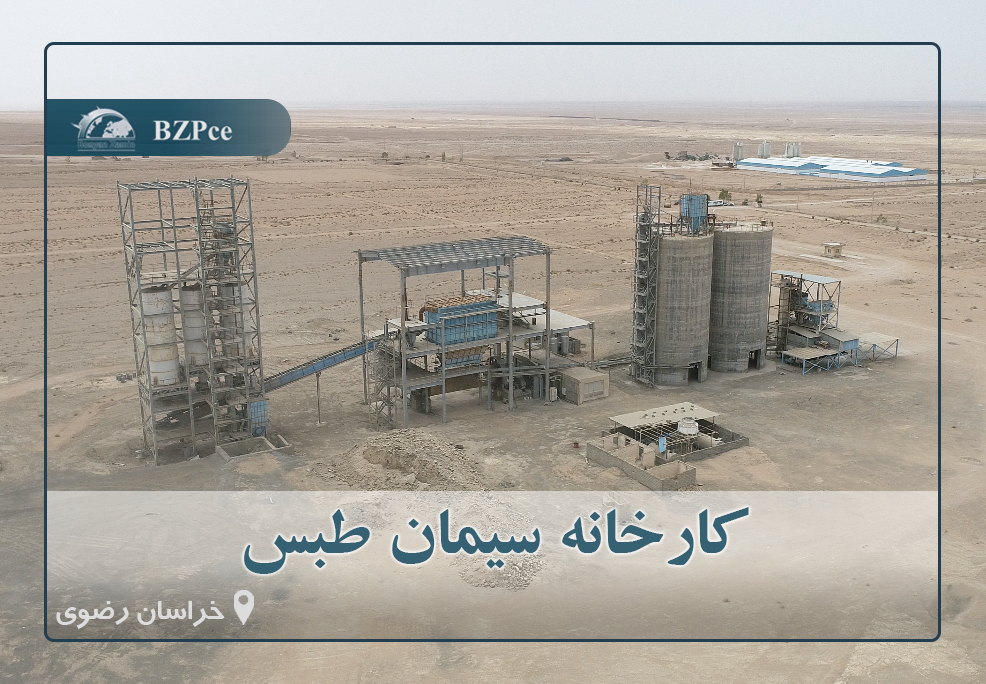

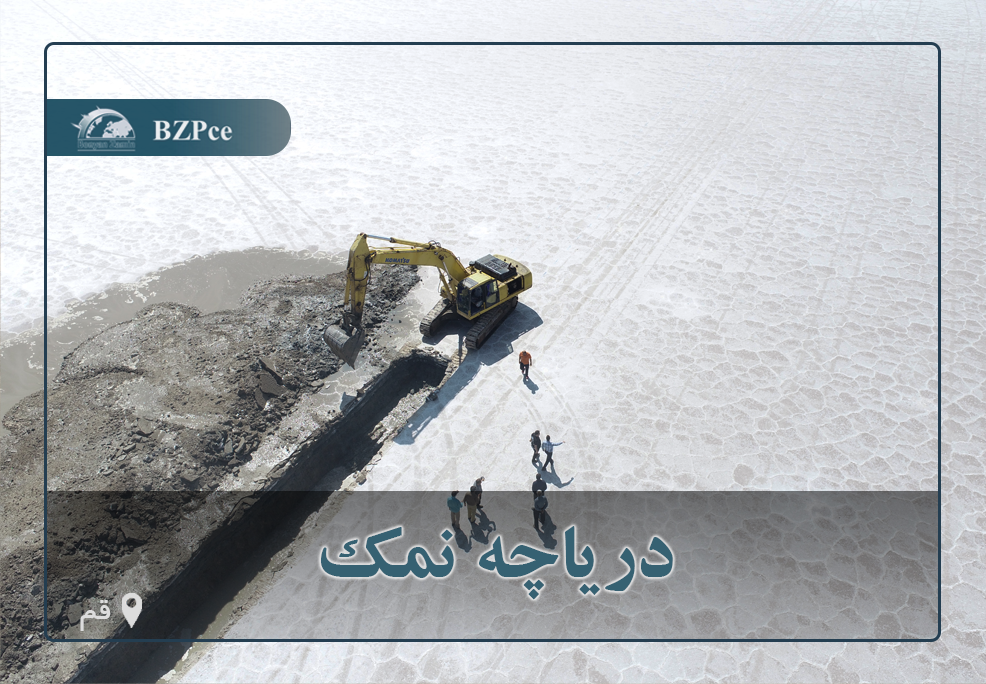

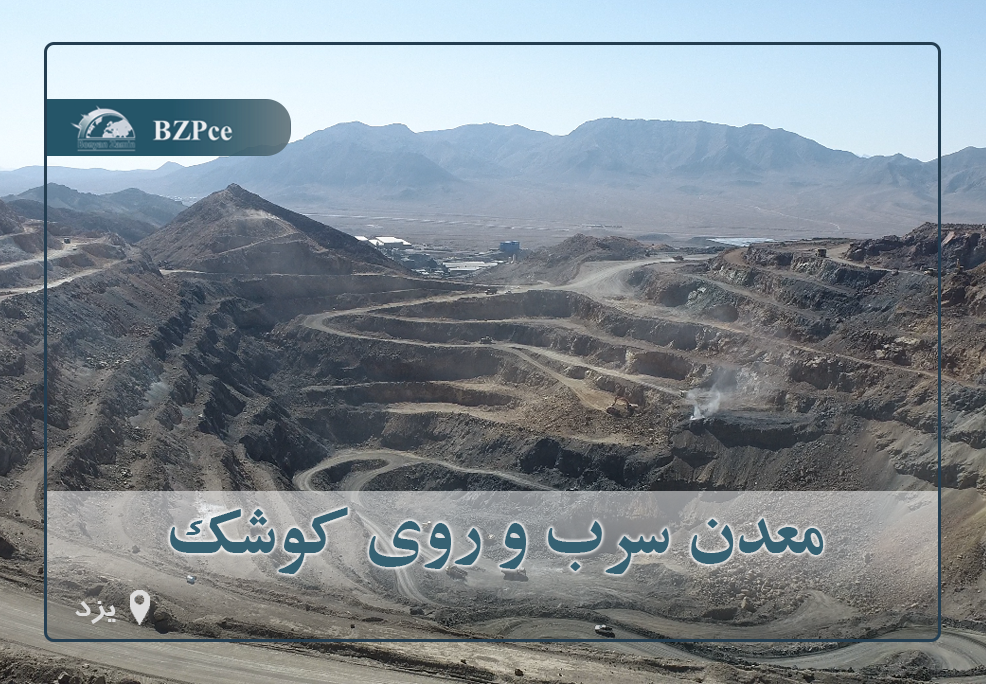

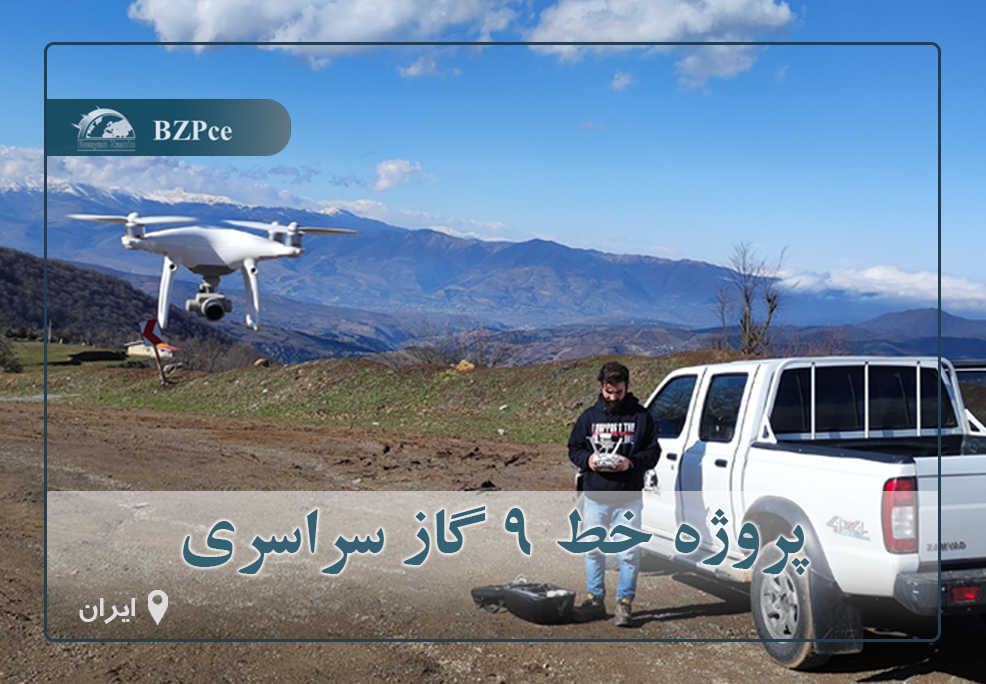

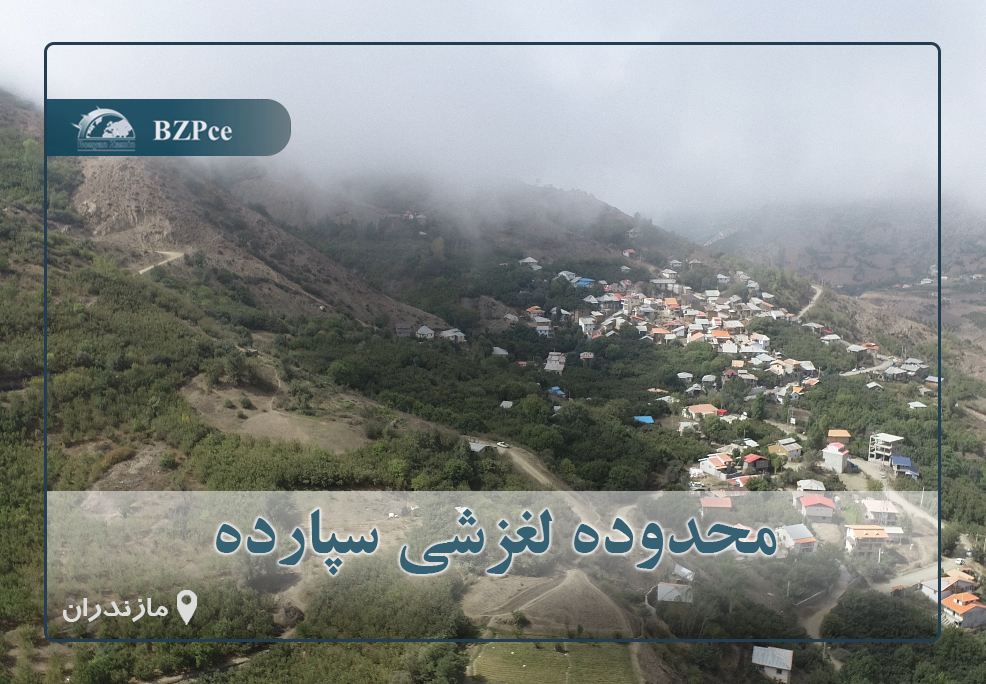

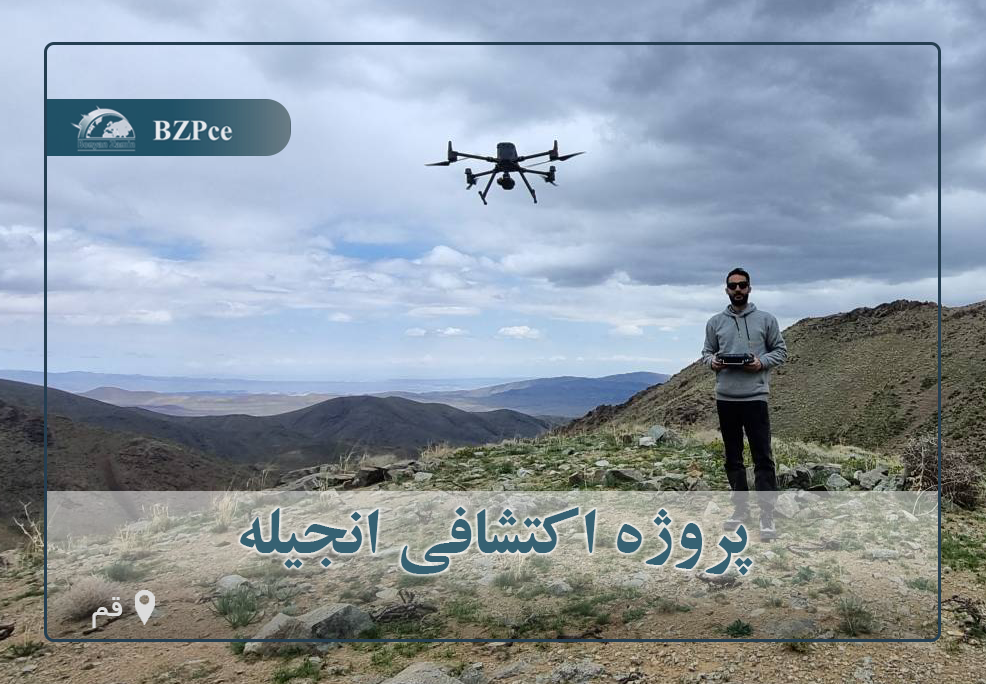

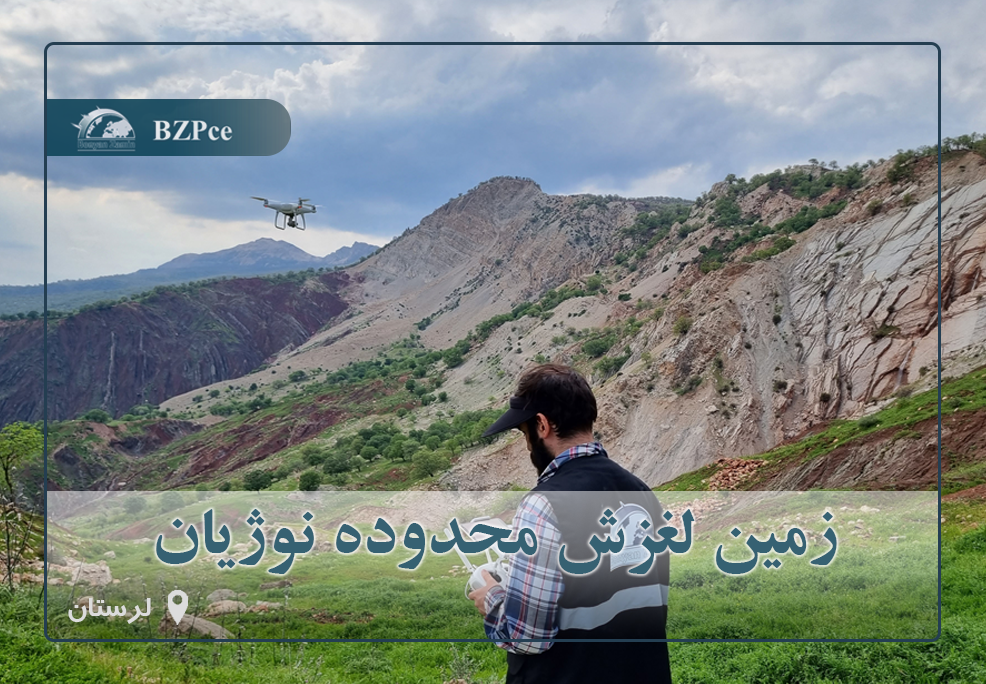

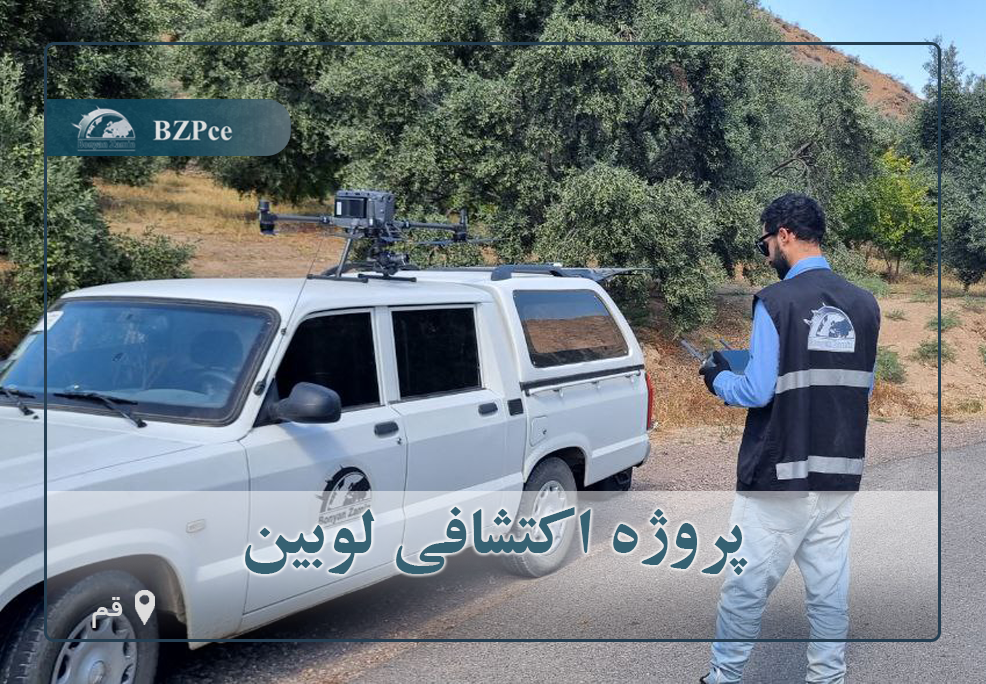

گالری/ تصاویر پروژههای دپارتمان ژئوماتیک
